Применение:
Мини-пролётный полностью диэлектрический самонесущий (ADSS) оптический кабель предназначен для наружной воздушной и трубной
прокладки в местных сетях. Мини-пролётный кабель содержит до 144 оптических
волокон и любую комбинацию одномодовых волокон G652D в кабеле.
Длина пролёта между опорами составляет от 20 м до 300 м.  Укажите пролёт ADSS и максимальную скорость ветра для вашей местности или максимально допустимое натяжение, чтобы получить конструкцию ADSS.

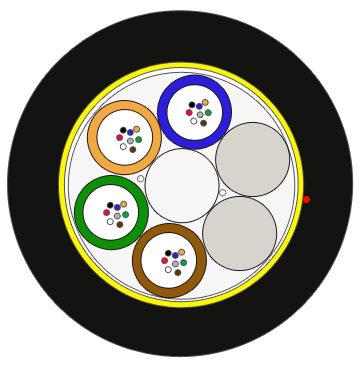

Конструкция и структура：
* S-Z скрутка (до 144 волокон)
*G652D оптическое волокно
*FRP в качестве центрального силового элемента
*Низкое затухание, низкая дисперсия, точный контроль избыточной длины обеспечивают идеальные механические и эксплуатационные характеристики оптического кабеля.
*Простая конструкция, лёгкий монтаж
*Оболочка из PE или AT-PE
*Разработан в соответствии с применимыми отраслевыми техническими спецификациями, стандартами и нормативами, включая IEC и EN


---

Механические и климатические испытания.
IEC 60794-1-E1：Прочность на растяжение
IEC 60794-1-E3 ：Испытание на раздавливание
IEC 60794-1-E4：Испытание на удар
IEC 60794-1-E6：Многократный изгиб
IEC 60794-1-E7：Кручение
IEC 60794-1-F5B：Проникновение воды
IEC 60794-1-F1：Циклическое изменение температуры
IEC 60794-1-E14：Текучесть компаунда


Количество волокон:2~144

Свободная трубка:Окрашенные волокна в PBT свободной трубке, заполненной гелем для волокон

Центральный силовой элемент:Неметаллический силовой элемент FRP (стержень из стеклопластика)

Водонепроницаемый слой:Сердечник кабеля заполнен кабельным гелем или водоблокирующей лентой, водоблокирующими нитями

Высокопрочная арамидная нить:Обеспечивает очень высокую прочность на растяжение, малый диаметр и малый вес для различных климатических условий и пролётов прокладки

Оболочка : Антитрекинговый (AT) материал или полиэтилен (PE)



Параметр		Значение
Тип кабеля		ADSS-PE/AT24B1-6.5kN(типовой)
Затухание волокна(B1)(дБ/км)	1310нм	<0.36
	1550нм	<0.22
Номинальный наружный диаметр кабеля(мм)		9.6(типовой)
Номинальная толщина внешней оболочки(мм)		>1.6
Вес кабеля(кг/км)		80~120
Модуль Юнга(ГПа)(полное сечение кабеля)		8~20(зависит от пролёта, нагрузки и т.д.)
Коэффициент теплового расширения(10⁻⁵/℃)		<10
Мин. радиус изгиба(мм)(D:диаметр кабеля)		Статический:15D Динамический:25D
Типовой пролёт(м)		100~300



---

---

---
