1.1 Область применения
Настоящая спецификация охватывает требования к проектированию и стандарты качества для поставки оптоволоконных кабелей в отрасли. JLOFC обеспечивает стабильную систему контроля качества нашей кабельной продукции через несколько программ, включая ISO 9001, ISO 14001, ISO45001, TL9000 и CE.

1.2 Нормативные ссылки
Кабели, поставляемые JLOFC, разработаны, произведены и протестированы в соответствии со следующими стандартами:

ITU-T G.652.D	Характеристики одномодового оптического волокна
IEC 60794- 1- 1	Оптоволоконные кабели — часть 2: Общая спецификация — Общие положения
IEC 60794- 1-21	Оптоволоконные кабели — часть 1-21 — Общая спецификация — Базовые методы испытаний оптического кабеля — Методы механических испытаний
IEC 60794- 1-22	Оптоволоконные кабели — часть 1-22 — Общая спецификация — Базовые методы испытаний оптического кабеля — Методы климатических испытаний
IEC 60794-4- 20	Оптоволоконные кабели — часть 3-10: Кабели для наружного применения — Серийная спецификация на самонесущие воздушные телекоммуникационные кабели
IEC 60794-4	Оптоволоконные кабели — Часть 4: Групповая спецификация — Воздушные оптические кабели вдоль линий электропередачи


1.3 Срок службы
Оптоволоконные кабели, поставляемые в соответствии с настоящей спецификацией, способны выдерживать типичные условия эксплуатации в течение двадцати пяти (25) лет без ухудшения рабочих характеристик кабеля.

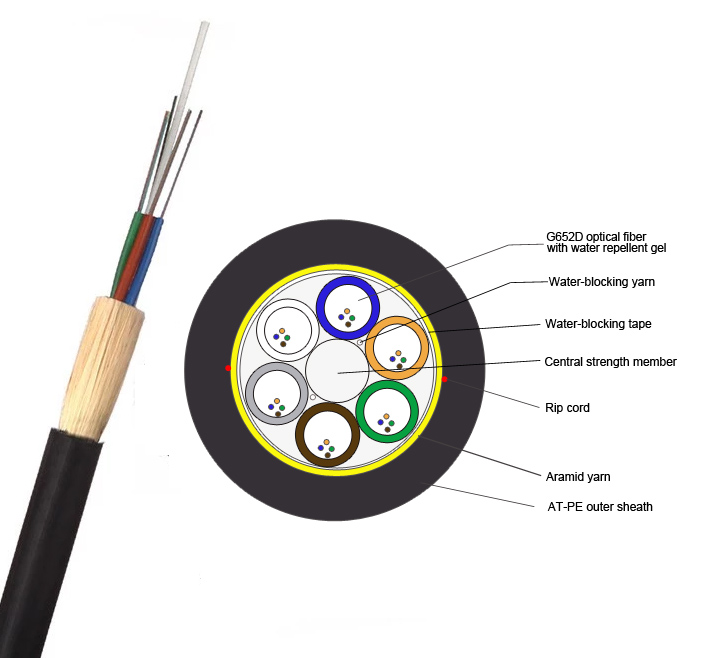

Конструкция и устройство：
* S-Z скрутка (до 144 волокон)
*Оптическое волокно G.652D
*FRP в качестве центрального силового элемента
* Арамидная нить
* Разрывная нить
* Оболочка из HDPE



---

2. Механические и климатические испытания.
IEC 60794-1-E1：Прочность на растяжение
IEC 60794-1-E3 ：Испытание на раздавливание
IEC 60794-1-E4：Испытание на удар
IEC 60794-1-E6：Повторный изгиб
IEC 60794-1-E7：Кручение
IEC 60794-1-F5B：Проникновение воды
IEC 60794-1-F1：Циклическое изменение температуры
IEC 60794-1-E14：Растекание компаунда

3. Размеры и описания
Стандартная конструкция оптического кабеля представлена в следующей таблице. Другие конструкции и количество волокон также доступны по требованию заказчика.

Параметр	Описание	Значение
		12	24	48	96	144
Конструкция	Тип	1+5	1+5	1+5	1+8	1+12
Свободная трубка	Кол-во волокон/трубка	6	6	12	12	12
Центральный силовой элемент	Материал	FRP
Водоблокирующий слой	Материал	Водоблокирующая нить и лента
Периферийный силовой элемент	Материал	Арамидная нить
Оболочка	Материал	HDPE
	Цвет	Чёрный
Разрывная нить	Количество	2
	Цвет	Красный
Диаметр кабеля (±0,3 мм) Прибл.		8.6	8.6	8.9	11.4	14.2
Вес кабеля (кг/км) Прибл.		57	57	64	96	148



---

---

---
